200 KVA Pad Mount Tilu-Minyak Fase-Transformator Distribusi Immersed



Trafo dipasang 200 kVA-ini mengutamakan efisiensi energi dan operasi luar yang dapat diandalkan. Desain tilu fase-na ngajamin pangaturan tegangan lancar sareng palayanan anu aman dina lingkungan distribusi standar.

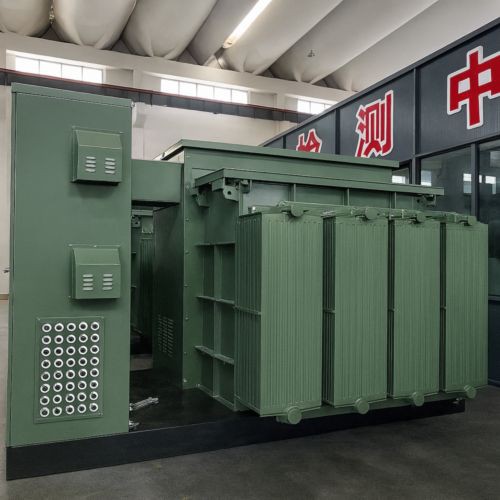

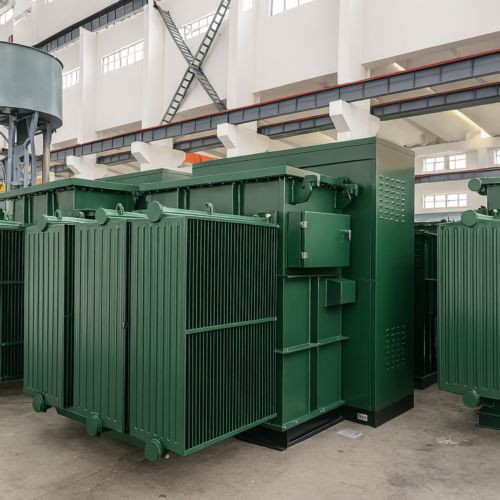

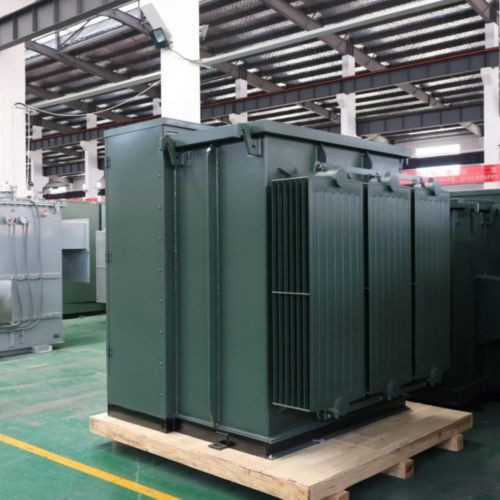

Pad - trafo dipasang minangka produk prefabrikasi terpadu anu ngagabungkeun kabel unit catu daya jaringan distribusi, kontrol tegangan - tinggi, panyalindungan, gardu induk, sareng alat distribusi listrik. Hal ieu loba dilarapkeun dina jaringan distribusi pakotaan jeung désa. Trafo jeung alat tegangan low - luhur disambungkeun raket kana hiji unit. Tilu sisi trafo anu kakeunaan hawa, mastikeun kaayaan dissipation panas alus. Leuwih ti éta, trafo bisa dipisahkeun ti luhur - low tegangan perumahan parabot, facilitating pangropéa. Switchgear distribusi kakuatan dipasang dina sisi tegangan luhur sareng handap.









Nyandak runtuyan ZBW sabagé conto, modél digambarkeun salaku ZBW - 12/0.4 - □ - □ - □.
Bagian kahiji "ZBW" nunjukkeun gardu induk prefabricated.
"12/0.4" ngagambarkeun tingkat tegangan dipeunteun, kalawan 12kV pikeun sisi tegangan tinggi - jeung 0.4kV pikeun sisi tegangan low -.
Kotak-kotak saterusna masing-masing nuduhkeun pangukuran tegangan tinggi - tina tegangan dipeunteun (KV), pangukuran tegangan low - tegangan dipeunteun (KV), jeung kapasitas dipeunteun tina trafo (KVA).










Métode Tiiskeun: Hawa Diri-Tiiskeun
Syarat Lingkungan Operasi:
hawa ambient outdoor teu kudu ngaleuwihan 40 derajat sarta teu kudu leuwih handap -45 derajat; jangkungna teu kudu ngaleuwihan 1.000 méter; hawa rata bulanan teu kudu ngaleuwihan 30 derajat; jeung suhu rata taunan teu kudu ngaleuwihan 20 derajat.
Dina suhu 25 derajat, kalembaban hawa relatif teu kudu ngaleuwihan 95%, jeung kalembaban relatif bulanan rata teu kudu ngaleuwihan 90%.
Akselerasi horisontal teu kudu ngaleuwihan 0.3g, sarta akselerasi nangtung teu kudu ngaleuwihan 0.15g.
Lingkungan pamasangan kedah bébas tina polusi anu jelas, sareng kedah bébas tina gas sareng lebu anu ngabeledug atanapi korosif. Salaku tambahan, situs pamasangan kedah bébas tina geter sareng dampak anu ganas; alat-alat kudu dipasang dina platform semén atawa datar sejen, platform padet.

Catetan:
Upami aya kaayaan sanés anu henteu katutupan ku spésifikasi téknis ieu, pangguna kedah badami sareng Perusahaan.









• Struktur kompak, ukuranana leutik, instalasi gampang.
• Lumaku pikeun jaringan ring sareng catu daya terminal, mastikeun kasalametan pribadi.
• Leungitna lemah, sora lemah, kinerja alus teuing, jeung struktur kotak anti-anti maling.
• Naékna suhu rendah sareng kapasitas overload anu kuat.

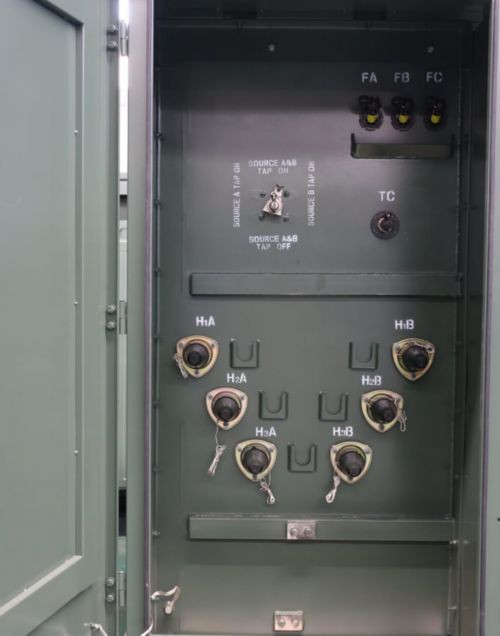

• Transformer sareng Chambers: Pad -trafo dipasang nganggo minyak séri 813-trafo immersed sareng tanki minyak tipe chip -(euweuh bantal minyak, ditutupan pinuh). Luhur/rendah -bushing tekanan, tap changer, indikator tingkat minyak, klep release tekanan, klep release minyak, jsb, dipasang dina luhur -pelat tungtung chamber tekanan pikeun gampang observasi jeung operasi. Kamar tekanan luhur/rendahna -dipisahkeun ku pelat waja (relatif bebas) jeung terpadu kana kotak lengkep.
• Komponén: Ieu dilengkepan colokan - dina sekering, gauges tekanan, klep relief tekanan, gauges tingkat minyak, thermometer minyak, saklar beban, sambungan kabel tegangan tinggi -, off - circuit tap changers, titik taneuh, drain valves, jeung low - kabinet switch tegangan, jsb.
• Saklar Beban: Ieu mangrupikeun saklar beungkeutan minyak -, tilu - fase sareng mékanisme operasi spring. Éta tiasa dioperasikeun kalayan beban, sareng laju nutupna teu aya hubunganana sareng gaya operasi. Aya tipeu saperti dua - stasion, opat - stasion tipe T, jeung opat - T posisi V tipe pikeun dipilih.






Produk ieu saluyu sareng standar ieu:

• GB/T 17467-1998 Luhur-Tegangan/Low-Tegangan Pra-Pasang Gardu Induk
• DL/T 537-1993 Kaayaan Téknis pikeun Mesen Gardu Induk Tipe Kotak 6-35kV

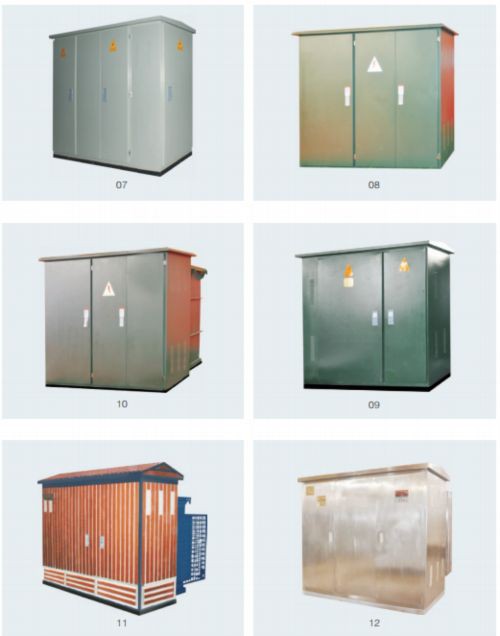

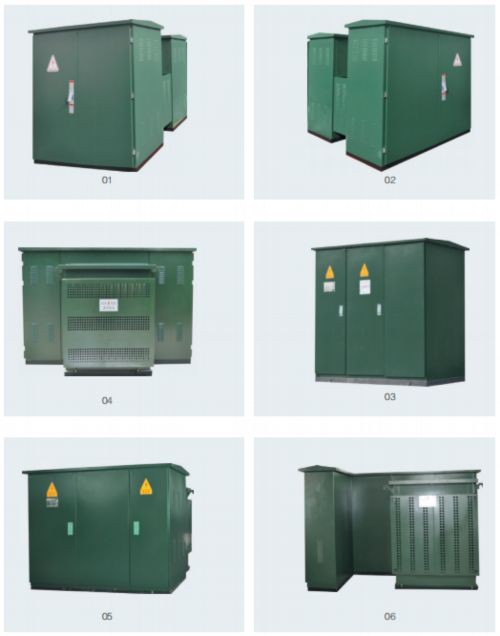

Struktur rangka cangkang kabinét didamel tina baja saluran sareng baja sudut, mastikeun kakuatan mékanis anu luhur. Cangkang sorangan dijieun tina pelat alloy aluminium, featuring permukaan lemes, penampilan elegan, sarta lalawanan korosi alus teuing. Dasar kabinét diangkat luhureun yayasan ku 300-600 mm.

Sadaya panto muka ka luar tina cangkang kabinét, kalayan sudut muka langkung ti 90 derajat, sareng dilengkepan alat-alat posisi. Unggal panto dipasangan gagang, kait disumputkeun, sareng kedap cai, anti-peungpeuk, sareng -konci anti karat. Kabinét ieu ngagaduhan struktur anu disegel, -buktina maling. Pikeun mastikeun yén suhu sadaya alat listrik henteu ngaleuwihan suhu maksimum anu diidinan salami -operasi jangka panjang (sanaos dina hawa ambient normal), lomari dilengkepan ku ventilasi alami sareng ukuran insulasi panas anu nyukupan.

Kabinét gardu prefabrikasi disayogikeun ku konduktor grounding khusus, anu dipasangan terminal sambungan tetep pikeun nyambungkeun ka grid grounding (jumlahna henteu langkung ti dua terminal). Terminal grounding ngagunakeun bolts tambaga kalayan diaméter teu kurang ti 12 mm. Konduktor grounding didamel tina strip tambaga, kalayan kapadetan arus teu langkung ti 200 A/mm² sareng -luas potongan melintang teu kirang ti 30 mm²-desain ieu mastikeun yén nalika arus sirkuit -pendek maksimum ngalir ngaliwatan konduktor, henteu panas teuing sareng henteu aya résiko pikeun objék di sakurilingna. Salaku tambahan, stabilitas dinamis sareng termal tina konduktor grounding khusus kedah cocog sareng metode grounding tina -alat distribusi daya tegangan tinggi.




S/N	Ngaran	Unit	Parameter Téknis
1	Tegangan dipeunteun	KV	10/0.4
2	Tegangan Tinggi -Tegangan Dipeunteun Sisi	KV	10
3	Low -tegangan Sisi Dipeunteun Tegangan	KV	0.4
4	Tegangan operasi maksimum (sisi tegangan luhur)	KV	12
5	Frékuénsi dipeunteun	Hz	50
6	Kapasitas dipeunteun	KVA	150-1600
7	Luhur -tegangan Pindah Kapasitas Stabil Panas	KA	20/26
8	Low-tegangan Pemutus Sirkuit Utama Dipeunteun Short-Kapasitas Pegatna Sirkuit	KA	35
9	Low-Tegangan Distribusi Circuit Breaker Dipeunteun Short-circuit Breaker Kapasitas	KA	35
10	-Tegangan Tinggi Beban Pindah Arus	A	>1500
11	1 mnt Kakuatan Frékuénsi Tahan Tegangan	KV	35
12	Tegangan Impuls Kilat	KV	75
13	Modeu tiis	-	Minyak nyeuseup sorangan-tiis
14	Tegangan tinggi-Sekering Nyadangkeun Arus Pegatna	KA	50
15	Pegatna Arus Colokan-dina Fuse	KA	2.5
16	Suhu Ambient	gelar	-35 ~ +40
17	Coil naékna Suhu Diidinan	K	65
18	Teu aya-regulasi tegangan beban	%	± 5% atawa ± 2 × 2,5%
19	Tingkat Noise	dB	<50
20	Perlindungan Kelas Box Shell	-	Teu kurang ti IP3X









1. Beban dasar-syarat bantalan: Pondasi kudu tahan tekanan leuwih 100 kPa.
2. Pondasi pikeun wewengkon luhur: Pastikeun drainase ditangtoskeun sabudeureun yayasan. Pondasi kedah diwangun ku bata beureum sareng mortir semén; tembok luar kudu plastered kalawan 1: 2 mortir semén (20 mm kandel), kalawan 3% agén waterproofing ditambahkeun.
3. Cable chamber drainase: Beungeut handap chamber kabel bakal rada condong ka arah pipe kempelan cai pikeun mempermudah drainase.
4. Steel bolong jeung iga instalasi: Paké 150 × 300 baja bolong jeung (10×20) inten -bukaan ngawangun; las iga kana témbok jero pigura luar.
5. Patuh kana standar: Pangwangunan yayasan wajib sasuai jeung dibekelan relevan ngeunaan JGJ16-83 Code pikeun Desain Éléktronik Gedong.
6. syarat Sistim Grounding: Ngalaksanakeun inspeksi rutin dina baja grounding utama jeung tungtung nyambungkeun na. Kawat grounding dipingpin ti lombang kabel bisa routed sapanjang perimeter kabinét jaringan ring atawa ngalegaan ti hiji sisi pikeun grounding. Résistansi grounding kedah kirang ti atanapi sami sareng 4 ohm.
7. rujukan dimensi: Tuturkeun dimensi dieusian dina gambar konstruksi (sakumaha dianjurkeun).
8. Kalenturan sumur kabel: Pikeun genah pamaké, sumur kabel bisa dipasang dina 3 nepi ka 4 arah dina -situs dumasar kana kaayaan sabenerna.









S/N	Ngaran	Unit	Parameter Téknis
1	Tegangan dipeunteun	KV	10/0.4
2	Tegangan Tinggi -Tegangan Dipeunteun Sisi	KV	10
3	Low -tegangan Sisi Dipeunteun Tegangan	KV	0.4
4	Tegangan operasi maksimum (sisi tegangan luhur)	KV	12
5	Frékuénsi dipeunteun	Hz	50
6	Kapasitas dipeunteun	KVA	150-1600
7	Luhur -tegangan Pindah Kapasitas Stabil Panas	KA	20/26
8	Low-tegangan Pemutus Sirkuit Utama Dipeunteun Short-Kapasitas Pegatna Sirkuit	KA	35
9	Low-Tegangan Distribusi Circuit Breaker Dipeunteun Short-circuit Breaker Kapasitas	KA	35
10	-Tegangan Tinggi Beban Pindah Arus	A	>1500
11	1 mnt Frékuénsi Daya Tahan Tegangan	KV	35
12	Tegangan Impuls Kilat	KV	75
13	Modeu tiis	-	Minyak nyeuseup sorangan-tiis
14	Tegangan Tinggi{0}}Sekering Nyadangkeun Arus Pegatna	KA	50
15	Pegatna Arus Colokan-dina Fuse	KA	2.5
16	Suhu Ambient	gelar	-35 ~ +40
17	Coil naékna Suhu Diidinan	K	65
18	Teu aya-regulasi tegangan beban	%	± 5% atawa ± 2 × 2,5%
19	Tingkat Noise	dB	<50
20	Perlindungan Kelas Box Shell	-	Teu kurang ti IP3X



Tingkat insulasi

tegangan dipeunteun (KV)	10			0.4
	Transformer	Pindah ka taneuh sareng fase ka fase	Antara disconnectors
Frékuénsi kakuatan tahan tegangan (KV)	35	42	48	2.5
Nilai puncak tegangan tahan dorongan (KV)	75	75	85	–









Awak trafo séri S9 anyar anu dipilih, leungitna low, kapasitas kaleuleuwihan anu saé, résistansi sirkuit pondok -kuat, sadaya panyambungna ditangtayungan. The S11 runtuyan ring jointless trafo core kalawan kinerja hadé ogé bisa dipilih.



Kapasitas KVA	Tegangan KV		Gabung labél grup	Henteu aya-muatan % ayeuna			Henteu aya leungitna beban W			Tegangan impedansi%	Kaleungitan beban
	tegangan tinggi	tekanan handap		S9	S10	S11	S9	S10	S11
160	10±5% atawa 2×2,5%	0.4	Dina 11 Yn	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980		7500
1000				0.7	0.7	-	1700	1260	-	4.5	10300
1250				0.6	0.6	-	1950	-	-		12000



Ngaran barang		Hijian	315A	630A
tegangan dipeunteun		KV	12	12
Arus maksimum		A	315	630
Frékuénsi dipeunteun		Hz	50	50
Dipeunteun pondok -arus nutup		kA	31.5	50
Dipeunteun pondok -waktu tahan ayeuna		kA	12.5	50
Dipeunteun waktos ketahanan pondok		S	2	2
Kahirupan mékanis		Kadua -rate	2000	2000
Uji impuls kilat	Fase ka fase	KV	75	75
	Narekahan isolasi		85	85
Frékuénsi kakuatan 1min tahan tegangan	Fase ka fase	KA	42	42
	Narekahan isolasi		48	48
Dipeunteun puncak tahan ayeuna		KV	31.5	50



Kapasitas	A	B	C	H	Beurat KG
200kVA sareng handap	1830	1420	820	1850	＜ 2800
250-400kVA	1830	1450	850	1980	3000-3300
500-630kVA	1830	1480	880	2070	3600-3950
800kVA	2200	1700	950	2170	4500

Catetan: Di luhur mangrupikeun ukuran standar pikeun rujukan.



Kapasitas	A	B	C	H	Beurat KG
315kVA	2560	1600	600	1000	3050
400kVA	2560	1600	600	1000	3270
500kVA	2560	1600	600	1000	3400
630kVA	2560	1600	600	1000	3900
800kVA	2760	1600	800	1000	4200
1000kVA	2760	1950	800	1000	4800
1250kVA	2910	1950	800	1000	5400
1600kVA	2200	1700	950	2170	4500

Catetan: Di luhur mangrupikeun ukuran standar pikeun rujukan.
